セミカスタム電源を活用すべきケースとは？

製品開発において、電源は重要な基幹部品です。しかし、開発現場では「標準電源では要求仕様を満たせないが、フルカスタムで新規開発するほど複雑な要件ではない」という状況に直面することがあります。このような状況で有用な選択肢となるのが「セミカスタム電源」です。

セミカスタム電源とは、既存の標準電源をベースに、出力電圧の変更、特殊コネクタの追加、外形寸法の調整など、必要な部分のみをカスタマイズする開発手法を指します。今回は、セミカスタム電源の活用が特に有効となる3つのケースを解説します。

ケース①：標準電源では要件を満たせないが、フルカスタムほどの複雑な要件ではない場合

製品の要求仕様が、標準電源のラインナップからわずかに外れている、というのはよくある状況です。「出力電圧をあと0.5Vだけ上げたい」「特定の形状のコネクタを使用したい」「筐体の高さに合わせ、コンデンサの高さを抑えたい」といったケースがその典型です。

このような「あと一歩」の要求を満たすために、ゼロから設計するフルカスタム電源を選ぶのは、過剰な投資となる可能性があります。セミカスタム電源であれば、実績ある標準電源を基盤とし、必要な箇所のみを的確に変更できます。これにより、要求仕様、コスト、信頼性においてバランスの取れた最適な設計・開発が実現可能です。

ケース②：厳しいコスト・開発予算の制約がある場合

フルカスタム電源の開発には、設計、試作、評価、各種安全規格の認証取得などに多額の初期費用が必要です。そのため、製品の目標価格が厳しい場合や、開発予算が限られている場合には、フルカスタム化が現実的でないことも少なくありません。

セミカスタム電源は、ベースとなる標準電電源を活用することで、この初期費用を大幅に削減できます。さらに、設計期間の短縮や、主要部品の共通化による量産単価の抑制も期待できるため、厳しいコスト制約下でカスタム仕様を実現するための、極めて有用な解決策となります。

＞＞セミカスタム電源で開発費用・納期短縮を実現

ケース③：市場投入までの時間を最優先したい場合

競争の激しい市場において、製品をいかに早く投入できるかは、ビジネスの成否を分ける重要な要素です。新規開発製品で、この市場投入までの時間短縮を最優先する場合、セミカスタム電源は極めて有効な手段となります。

フルカスタム電源では、設計から評価、認証取得までの一連のプロセスに1年以上の期間を要することも珍しくありません。一方、セミカスタム電源は、ベースモデルがすでに出来上がっているため、開発期間を大幅に短縮できます。この開発スピードの差が、市場投入において大きなアドバンテージとなります。

＞＞短納期で実現するカスタム電源開発の手法

セミカスタム電源活用上の注意点

利便性の高いセミカスタム電源ですが、活用する上での注意点もあります。それは、ベースとなる標準電源のメーカーと、セミカスタム電源開発メーカーとの間で、責任の所在が曖昧になる可能性がある点です。

万が一、市場で不具合が発生した際に、その原因がベース部分にあるのか、カスタマイズ部分に起因するのか、切り分けが困難になるケースが想定されます。

（※ただし、当社ではこのような事態を避けるため、開発の初期段階で標準電源メーカーと綿密に協議し、仕様の取り決め、評価・検証の分担、保証範囲などを明確化して、お客様を全面的にサポートします。）

当社の電源開発・設計事例

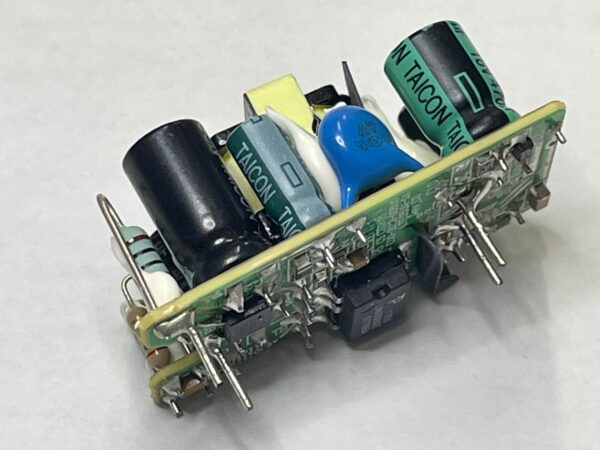

こちらは、海外電源メーカーの標準ACアダプタの中身(オンボード)を使用したオンボード電源です。標準品のACアダプタの基板をそのまま使用するため、入出力の接続は、PINを挿入し、お客様の基板に実装しています。
