位相シフトフルブリッジ方式（フルブリッジ方式）の概略動作と特性

当記事では、絶縁タイプの位相シフトフルブリッジ方式（フルブリッジ方式）の概略動作と特性について解説します。

位相シフトフルブリッジ方式（フルブリッジ方式）の概略動作と特性

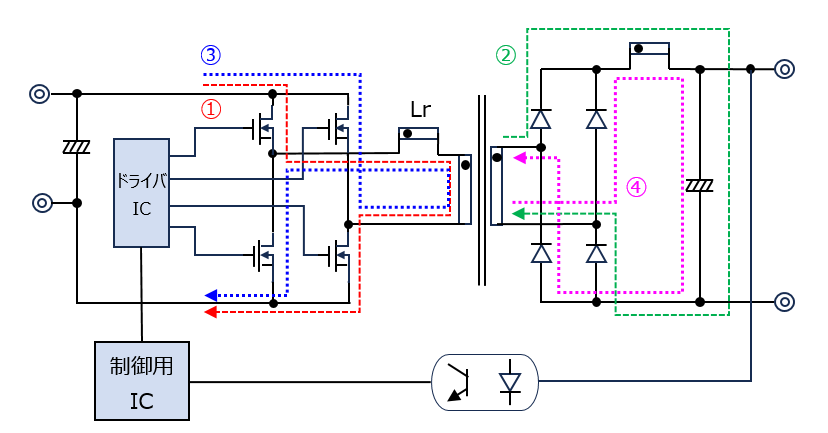

他の方式同様に制御用ICが起動後、スイッチ素子のゲートに信号が送られます。それぞれ、２つの素子をONする形で動作することになります。①の経路でトランスに電流が流れた時は、トランス2次側では、②の経路で電力が供給されます。その後、①の経路がOFFして③の経路にてトランスに電流を流します。その時、トランス2次側では、④の経路で電力が供給されます。

これらの動作を交互に行い、出力電圧安定後は、他の方式同様にシャントレギュレータで設定されている電圧（出力電圧）を一次側にフィードバックをかけ制御ICで結果コントロールして安定動作を維持します。

フルブリッジ方式の場合、基本的に2つの素子をONする形での動作となりますが、位相シフトフルブリッジ方式の場合、簡単に説明しますとハイサイド側のスイッチ素子とローサイド側のスイッチ素子のONタイミングを遅らせる事でインダクタ（コイル）Lrの電流を流し続けようとする特性を利用し、ソフトスイッチ動作（ゼロボルトスイッチング：ZVS）にて高効率化を実現しています。

位相シフトフルブリッジ方式の２次側整流回路

動作について、簡単に説明しますと『フルブリッジ整流器』では、トランスの2次側巻線電圧が正 / 負のときで経路が変化し、それぞれ対角線上にある一対のダイオードに電流を流してインダクタ（コイル）に通電します。

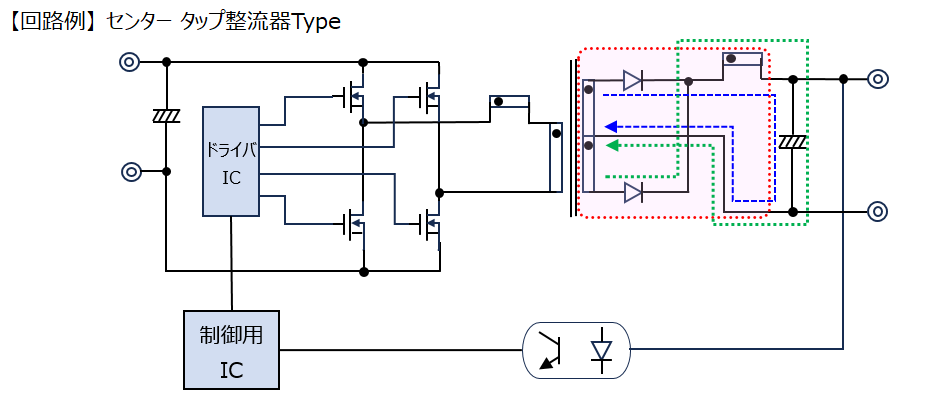

『センタータップ整流器』では、トランスの2次側巻線が分かれており、正 / 負により流れ出す巻線が変化します

それぞれの巻線に接続されているダイオードに電流を流してインダクタ（コイル）に通電します。

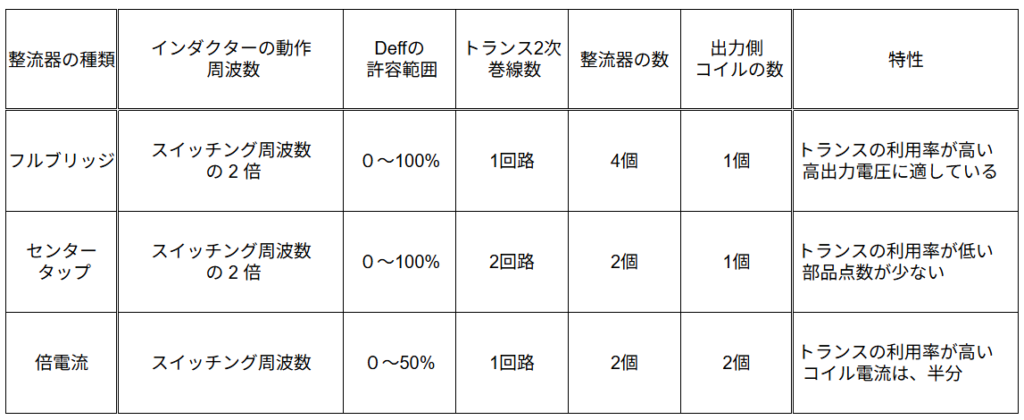

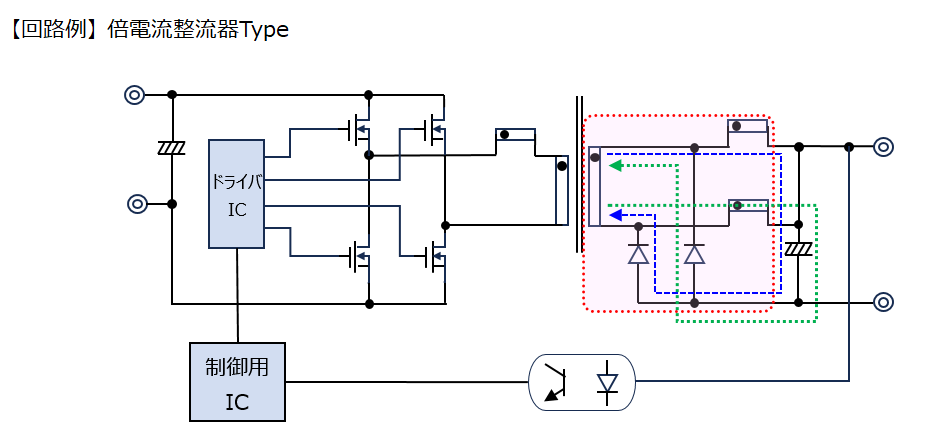

『倍電流整流器』では、トランスの2次側巻線電圧が正 / 負のときで使用するダイオードとインダクタ（コイル）が変化します。それぞれの特徴を表に纏めます。
